Misurazione del flusso di massa di Coriolis
Misuratori di portata massica Coriolisraggiungono l'apice della tecnologia nella misurazione dei fluidi industriali. Molti settori come quello petrolifero e del gas, alimentare e farmaceutico attribuiscono importanza all'efficienza, alla sicurezza, alla precisione e al controllo dei costi. Una conoscenza senza pari delle dinamiche di flusso è anche il motivo della loro popolarità, poiché misurano la portata di massa direttamente anziché con calcoli indiretti basati su pressione e temperatura. Un dispositivo che fornisce letture precise in tempo reale in condizioni meteorologiche o di processo difficili rappresenta una vera e propria svolta, soprattutto per i settori che hanno difficoltà a gestire variabili complesse.
Che cos'è un misuratore di portata di massa?
Un misuratore di portata massica viene utilizzato per misurare la portata di un fluido che attraversa una tubazione senza interrompere l'intero processo di produzione. Misura la massa che attraversa la tubazione per unità di tempo. La misurazione della portata massica è considerata una base essenziale per la maggior parte delle formulazioni di ricette, per le determinazioni del bilancio dei materiali, per la fatturazione e per i trasferimenti fiscali nei settori correlati. L'affidabilità e la precisione sono di fondamentale importanza in tali applicazioni.
Come funziona un misuratore di portata di massa?

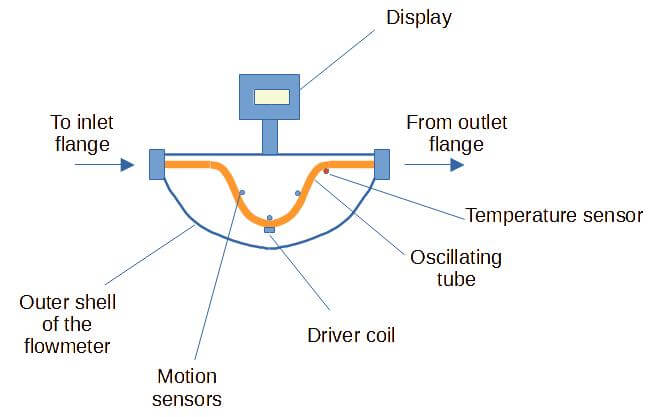

Due diverse tecnologie applicate alla misurazione della massa sono quella inerziale e quella termica. Il primo è noto come misuratore di portata Coriolis e sfrutta l'effetto Coriolis. I fluidi che attraversano un tubo sono soggetti all'accelerazione di Coriolis con l'introduzione meccanica di una rotazione apparente nel tubo. La forza di deflessione generata nel processo di flusso del liquido sarà funzione della portata massica misurata.

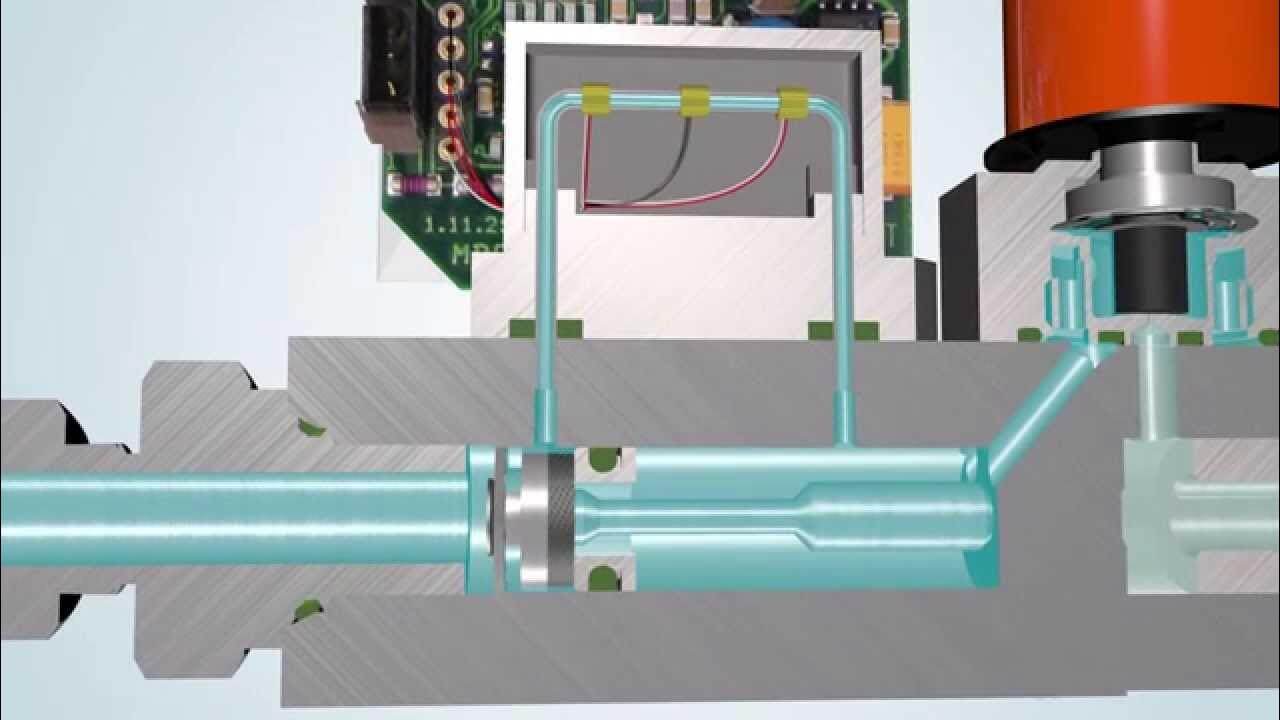

Il più tardimisuratore di portata di massa termicaMisurare direttamente la portata di gas e liquidi. Che si tratti di immettere determinate quantità di calore nel flusso o di mantenere una sonda a temperatura costante, un misuratore di portata massica termica funziona con due sensori di temperatura e un riscaldatore elettrico. Il paragrafo precedente spiegacome funziona il misuratore di portata di massa termica.
Qual è il principio del misuratore di portata di massa?
I misuratori di portata massica mirano a misurare la massa di una sostanza che scorre attraverso un dato punto per unità di tempo. Tuttavia, variano a seconda delle tecnologie impiegate per misurazioni precise e mirate, come ad esempio la tecnologia termica, Coriolis, ultrasonica o a vortice.Misuratore di portata di massa Coriolisè uno dei misuratori di portata più diffusi per la sua precisione e affidabilità.
Precisione e intervallo di misura dei misuratori di portata di massa
Grazie all'eccezionale accuratezza e ripetibilità, i misuratori di portata massica sono preferiti nei settori che attribuiscono importanza alla precisione. La rangeability dei misuratori di portata massica si riferisce al massimo intervallo di misura che possono misurare. L'intervallo di misura di un misuratore di portata massica è inversamente proporzionale alla sua imprecisione in generale. Le ragioni di tale relazione risiedono nei sensori di sensibilità al muting installati nei misuratori di portata ad ampio intervallo, che non sono sensibili quanto i misuratori di portata a intervallo ristretto con ipersensibilità.
Come scegliere la giusta gamma di misuratori di portata?
Fattori come il tipo di fluido, l'intervallo di portata, la precisione, la temperatura e la pressione devono essere presi in considerazione quando si sceglie un misuratore di portata adatto alle applicazioni pratiche. L'intervallo di portata è il primo fattore da determinare prima di selezionare il corretto intervallo di fondo scala. I misuratori di portata massica a piccolo intervallo sono preferiti per una maggiore precisione se l'intervallo di portata è ridotto. Inoltre, la temperatura ambiente e la pressione sono ulteriori fattori che influenzano la precisione finale. La capacità di un misuratore di portata massica di resistere a temperature e pressioni elevate è prioritaria nella scelta se la temperatura e la pressione sono elevate.
I misuratori di portata massica Coriolis di Lonnmeter offrono un'imprecisione di portata compresa tra lo 0,1% e lo 0,05% su un intervallo di portata massica fino a 100:1. L'intervallo di misura dei tubi curvi è più ampio rispetto a quello dei misuratori a tubo dritto. L'errore totale di un misuratore è costituito sia dall'imprecisione di base che dall'errore di spostamento dello zero, ovvero la variazione del segnale di uscita in condizioni di portata nulla. L'errore di spostamento dello zero è la causa principale dell'errore, che in genere ammonta all'1%-2% della portata misurata.
Alcuni produttori indicano la precisione complessiva come percentuale della portata per portate elevate e come percentuale della portata, nonché come errore di spostamento dello zero. È fondamentale rivedere le specifiche quando si effettua un confronto, per evitare trucchetti.
Applicazioni e limitazioni dei misuratori di portata di massa
I misuratori di portata massica sono soggetti a influenza da variabili ambientali, letture e calcoli; la regolazione degli errori può causare potenziali danni alle apparecchiature, una diminuzione dell'efficienza e una riduzione della precisione. Si considerino i seguenti problemi che possono verificarsi con i misuratori di portata massica:
N. 1 La pressione può diminuire se la velocità del flusso aumenta per il rilevamento;
I misuratori Coriolis n. 2 sono più costosi di altri misuratori di portata e non possono essere utilizzati su tubazioni di dimensioni maggiori.
N. 3 La condensazione dell'umidità nei gas saturi può causare letture basse e conseguente corrosione.
N. 4 Il rivestimento o l'accumulo di materiale sul sensore influiranno sull'efficienza del trasferimento di calore.
Nonostante il costo iniziale più elevato, i vantaggi a lungo termine in termini di precisione, ridotta manutenzione e durata rendono i misuratori di portata massica Coriolis una soluzione valida in molti settori. Misurazioni dirette e affidabili di massa, densità e temperatura li rendono versatili, dal petrolio al gas, fino all'industria alimentare e delle bevande.
Se state cercando un produttore affidabile di misuratori di portata massica Coriolis, non esitate a contattarci e a consultare i nostri esperti per scegliere i misuratori di portata massica più adatti a voi. Oppure, richiedete un preventivo gratuito con le vostre esigenze specifiche.
